航空磁法由于其高效、快速、受地表地形影响小等优势,在地质普查、金属矿勘探、油气资源远景评价等领域发挥着重要作用。航磁测量系统的核心部件是航空磁力仪和磁补偿技术。近年来随着无人机技术的快速发展,航空磁力仪测量精度的提高以及数据采集系统逐步完善,无人机航空磁测正快速的成为航空磁测重要手段之一。
GSMP-25/35A 磁力仪为GEM航空测量法的核心设备。该技术采用钾光泵传感器,与其他系统相比,不仅具有高的分辨率且还包含以下几个优点:
小标定误差
较高绝对精度
较低维护成本
主要特点:

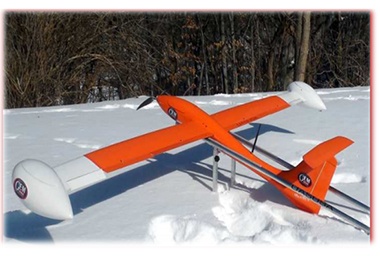

● UAV无人机航空磁力仪采用精度、分辨率和采样率高的钾光泵磁力仪GSMP-35A或G
● 设备简易轻便,无需租用昂贵的飞机和专用的起降场地;
● 工作效率高,工作成本低;
● 操作简单,预先设置好观测路线,起降时间便可放飞观测,无需领航员和专业操作员,没有意外的人员伤亡风险;
● 可在任何地形、地貌和地理环境下进行观测;
● 根据GPS定位信息,激光仪测高,可自动锁定磁异常位置;
● 可用国产无人机搭载航空磁力仪,对无人机影响进行软件补偿。
技术参数:
● 灵敏度:0.0025 nT @ 1 Hz
(可选 0.0007 nT @ 1 Hz GSMP-30A)
● 分辨率: 0.0001 nT
● 绝对精度: +/- 0.1 nT
● 动态范围: 20,000 to 100,000 nT
● 梯度容差: 35,000 nT/m
● 采样率: 1, 5, 10, 20 Hz
位置与定向
● 传感器角度: 探头轴线与磁场矢量之间的最大角为30°
● 定向: 10° 至 80° & 100° 至 170°
● 标题误差: 10° -80°与环轴旋转360°之间误差仅为+/- 0.05 nT
工作环境
● 工作温度:-20°C 至 +55°C
(可选极限: -40°C)
● 存储温度:-70°C 至 +55°C
● 湿度: 0 至100%, 防水
尺寸与重量
● 传感器: 148mm x 64mm (外直径); 1.5 kg
● 电子设备箱: 229mm x 56mm x 39mm; 0.63 kg
功耗
● 电源: 22 至 32 V DC
● 启动时功耗约50W,预热完毕,降至12W
● 预热时间: <15 min. @ -40°C
输出
● 采用PC Windows 操作系统综合软件进行数据采集与显示;RS-232输出;输出频率20Hz。
● 输出数据包括:UTC时间,磁场,频率锁定指示,加热器,磁反向,位置(纬度,经度或UTM),GPS高度,所搜卫星数量以及差分GPS。
组件
● 传感器,前置放大器,5m长传感器/前置电缆,操作手册以及装运箱。
应用领域:
● 矿产资源勘探
● 碳氢化合物勘探
● 环境与工程勘探
● 油气资源远景评价
● 地质普查
