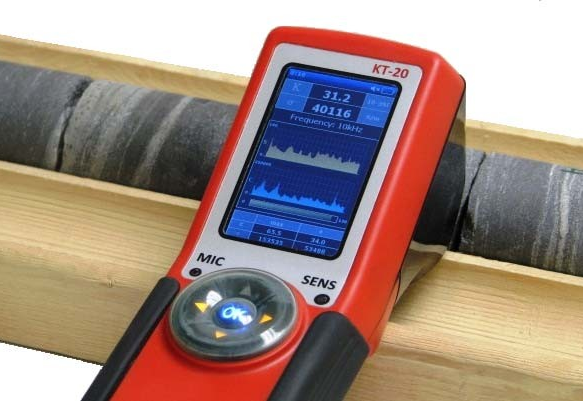

加拿大Terraplus公司研发的，KT-20是一款手持式仪器，能够测量样品的磁化率、电导率或密度。模块化设计可使用户选择不同的传感器，模块化设计可使用户选择不同的传感器，用于测量磁化率或电导率。传感器有圆形和矩形两种设计，可轻松互换，从而使KT-20可以测量较小或较大尺寸的样品或岩心。还可以测量密度值，提供有关样品的更多信息。图片、音频注释、文本注释和GPS坐标也可以添加到测量中，增加每条记录的附加信息量，从而改善归档效果。
KT‐20 型号：
KT‐20 磁化率仪
• 最大灵敏度: 10‐7 (使用不带探针的10 kHz单频传感器)
• 最大测量范围: 2 SI units
• 可搭配任意的一个KT‐20 传感器
• “Plus” 是针对铁矿石的升级版本 (选配):
将测量范围提升至 10 SI units
根据磁铁矿的校准曲线，可直接从显示中估算铁矿石浓度 (%)
KT‐20C电导率仪
• 最大灵敏度: 0.1 S/m (使用不带探针的 100 kHz双频传感器 )
• 测量范围: 0.1 to 15,000 S/m (使用 100 kHz 双频传感器)
1.0 to 100,000 S/m (使用 10 kHz 频率)
• 绝对电导率仪，使用多点算法校准
• 可选择传感器为 1/10 kHz 或 10/100 kHz 双频传感器 (圆形或者矩形设计).
• “Cx” 为升级版本，将测量范围扩大到 200,000 S/m (选配)
注意: Cx 仅能在 1 kHz 和 10 kHz 频率下使用
• 最大灵敏度:
磁化率 : 10‐7 (使用不带探针的10 kHz单频传感器 )
电导率: 0.1 S/m (使用100 kHz双频传感器)
• 测量范围: 磁化率: 2 SI units
电导率: 0.1 to 15,000 S/m (使用100 kHz 双频传感器)
1.0 to 100,000 S/m (使用10 kHz 频率)
• 绝对电导率仪，使用多点算法校准
• 可搭配任意一个 KT‐20 传感器
• “Plus” 是针对铁矿石的升级版本 (选配):
将测量范围提升至 10 SI units
根据磁铁矿的校准曲线，可直接从显示中估算铁矿石浓度 (%)
“Cx” 为升级版本，将测量范围扩大到 200,000 S/m (选配)
注意: Cx 仅能在1 kHz 和 10 kHz 频率下使用
主要特点：
• 三种模式可供选择：专用磁化率仪，专用电导率仪或磁化率/电导率组合仪表。
• 可互换的双频和单频传感器 圆形和矩形设计。
• 高磁化率灵敏度 (1 x 10‐7 SI) 和电导率 (0.1 S/m).
• 密度测量 使用KT‐20 和系统附件进行密度测量。
• IP/Resistivity 传感器 将在以后提供。
• 数据配置文件 在扫描时，实时显示。
• 内置高分辨率数码相机 用来拍摄样品图片。
• 集成GPS以记录位置坐标。
• 可直接在显示屏上查看数据记录。
• 标准岩芯直径（AQ、BQ、HQ、NQ和PQ）和非标准尺寸（2.4至12 cm）的岩心段和全芯校正。
• 输入芯盒信息，将测量结果与其深度关联起来。
• 在单独测量期间显示数据运行平均值和标准偏差值。
• 内置麦克风和扬声器。
• 通过互联网升级和支持。
技术参数：
|
1/10 kHz 双频传感器
|
|
|
磁化率
|
电导率
|
密度
|
|
灵敏度
|
1 x 10‐6 SI Units with 10 kHz
|
1 S/m (10 kHz)
|
1.0 g
|
|
测量范围
|
标准
|
0.001x10‐3 to 1,999.99 X 10‐3
|
1.0 to 100,000 S/m (10 kHz)
|
|
|
扩展 (Plus 或 Cx)
|
0.001x10 ‐3 to 9999.999 x10‐3
|
1.0 to 200,000 S/m (10 kHz)
|
|
|
10/100 kHz 双频传感器
|
|
|
磁化率
|
电导率
|
密度
|
|
灵敏度
|
1 x 10‐6 SI Units with 10 kHz
|
0.1 S/m (100 kHz)
|
1.0 g
|
|
测量范围
|
标准
|
0.001x10‐3 to 1,999.99 X 10‐3 (10 kHz)
|
0.1 to 15,000 S/m (100 kHz)
|
|
|
扩展 (Plus 或 Cx)
|
0.001x10‐3 to 9999.999 x10‐3 (10 kHz)
|
1.0 to 200,000 S/m (10 kHz)
|
|
|
10 kHz 单频传感器
|
|
|
磁化率
|
电导率
|
密度
|
|
灵敏度
|
1 x 10‐7 SI Units (不带探针)
|
1 S/m (不带探针)
|
1.0 g
|
|
测量范围
|
标准
|
0.0001x10‐3 to 1,999.99 X 10‐3
|
1.0 to 100,000 S/m
|
|
|
扩展(Plus 或Cx)
|
0.0001x10‐3 to 9999.999 x10‐3
|
1.0 to 200,000 S/m
|
|
|
硬件规格
|
|
内存:
|
4 GB
|
|
数据输入/输出:
|
USB 和 蓝牙
|
|
电源:
|
2 x Li‐Ion 充电电池
|
|
工作温度:
|
‐20°C to 60°C
|
|
显示屏尺寸:
|
76 x 47 mm
|
|
显示屏分辨率:
|
400 x 240 pixels
|
|
圆形传感器直径:
|
66 mm
|
|
矩形传感器尺寸:
|
66 (L) x 40 (W) mm
|
|
防护等级:
|
IP65
|
|
密度测量的最大样品重量:
|
1.0 kg
|
|
尺寸:
|
260 x 72 x 60 mm
|
|
重量:
|
0.60 kg
|
|
内置GPS 精度:
|
2.0m
|
|
内置 GPS 接收器卫星辅助功能:
|
SBAS (WAAS, EGNOS, MSAS)
|
|
内置摄像头像素:
|
2 Mega Pixels
|
应用领域:
● 矿物勘探
● 岩心分析
● 石油天然气勘探
● 环境调查
● 农业研究
● 考古学
